什么是MLCC

片式多层陶瓷电容器 (Multi-layer Ceramic Capacitor 简称MLCC)是电子整机中主要的被动贴片元件之一，它诞生于上世纪60年代，最先由美国公司研制成功，后来在日本公司(如村田Murata、TDK、太阳诱电等)迅速发展及产业化，至今依然在全球MLCC领域保持优势，主要表现为生产出MLCC具有高可靠、高精度、高集成、高频率、智能化、低功耗、大容量、小型化和低成本等特点。

MLCC —简称片式电容器，是由印好电极（内电极）的陶瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层（外电极），从而形成一个类似独石的结构体，故也叫独石电容器。

MLCC除有电容器 “隔直通交”的通性特点外，其还有体积小，比容大，寿命长，可靠性高，适合表面安装等特点。随着世界电子行业的飞速发展，作为电子行业的基础元件，片式电容器也以惊人的速度向前发展，每年以10%～15%的速度递增。目前，世界片式电容的需求量在 2000亿支以上，70%出自日本（如MLCC大厂村田muRata），其次是欧美和东南亚（含中国）。随着片容产品可靠性和集成度的提高，其使用的范围越来越广，广泛地应用于各种军民用电子整机和电子设备。如电脑、电话、程控交换机、精密的测试仪器、雷达通信等。

简单的平行板电容器的基本结构是由一个绝缘的中间介质层加外两个导电的金属电极，基本结构如下：

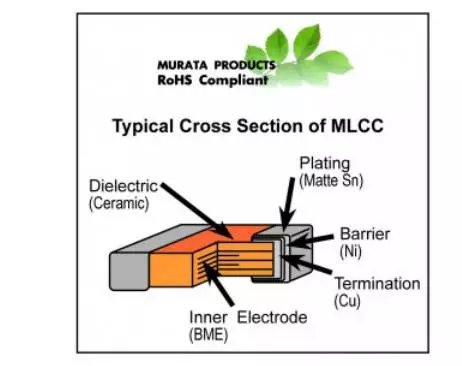

下图-(片式多层陶瓷电容器，独石电容，片式电容，贴片电容) MLCC实物结构图

为了满足电子整机不断向小型化、大容量化、高可靠性和低成本的方向发展。MLCC也随之迅速向前发展：种类不断增加，体积不断缩小，性能不断提高，技术不断进步，材料不断更新，轻薄短小系列产品已趋向于标准化和通用化。其应用逐步由消费类设备向投资类设备渗透和发展。移动通信设备更是大量采用片式元件。

随着世界电子信息产业的迅速发展，MLCC的发展方向呈现多元化：

1、为了适应便携式通信工具的需求，片式多层电容器也正在向低压大容量、超小超薄的方向发展。


2、为了适应某些电子整机和电子设备向大功率高耐压的方向发展（军用通信设备居多），高耐压大电流、大功率、超高Q值低ESR型的中高压片式电容器也是目前的一个重要的发展方向。


3、为了适应线路高度集成化的要求，多功能复合片式电容器（LTCC）正成为技术研究热点。

MLCC的主要材料和核心技术及LCC的优点

1、材料技术(陶瓷粉料的制备)

现在MLCC用陶瓷粉料主要分为三大类(Y5V、X7R和COG)。其中X7R材料是各国竞争最激烈的规格，也是市场需求、电子整机用量最大的品种之一，其制造原理是基于纳米级的钛酸钡陶瓷料(BaTiO3)改性。日本厂家（如村田muRata）根据大容量(10μF以上)的需求，在D50为100纳米的湿法BaTiO3基础上添加稀土金属氧化物改性，制造成高可靠性的X7R陶瓷粉料，最终制作出10μF-100μF小尺寸(如0402、0201等)MLCC。国内厂家则在D50为300-500纳米的BaTiO3基础上添加稀土金属氧化物改性制作X7R陶瓷粉料，跟国外先进粉体技术还有一段差距。

2、叠层印刷技术(多层介质薄膜叠层印刷)

如何在0805、0603、0402等小尺寸基础上制造更高电容值的MLCC一直是MLCC业界的重要课题之一，近几年随着材料、工艺和设备水平的不断改进提高，日本公司已在2μm的薄膜介质上叠1000层工艺实践，生产出单层介质厚度为1μm的100μFMLCC，它具有比片式钽电容器更低的ESR值，工作温度更宽(-55℃-125℃)。代表国内MLCC制作最高水平的风华高科公司能够完成流延成3μm厚的薄膜介质，烧结成瓷后2μm厚介质的MLCC，与国外先进的叠层印刷技术还有一定差距。当然除了具备可以用于多层介质薄膜叠层印刷的粉料之外，设备的自动化程度、精度还有待提高。

3、共烧技术(陶瓷粉料和金属电极共烧)

MLCC元件结构很简单，由陶瓷介质、内电极金属层和外电极三层金属层构成。MLCC是由多层陶瓷介质印刷内电极浆料，叠合共烧而成。为此，不可避免地要解决不同收缩率的陶瓷介质和内电极金属如何在高温烧成后不会分层、开裂，即陶瓷粉料和金属电极共烧问题。共烧技术就是解决这一难题的关键技术，掌握好的共烧技术可以生产出更薄介质(2μm以下)、更高层数(1000层以上)的MLCC。当前日本公司在MLCC烧结专用设备技术方面领先于其它各国，不仅有各式氮气氛窑炉(钟罩炉和隧道炉)，而且在设备自动化、精度方面有明显的优势。

片式多层陶瓷电容器，独石电容，片式电容，贴片电容) MLCC的优点：
1、由于使用多层介质叠加的结构，高频时电感非常低，具有非常低的等效串联电阻，因此可以使用在高频和甚高频电路滤波无对手；

2、无极性，可以使用在存在非常高的纹波电路或交流电路；
3、使用在低阻抗电路不需要大幅度降额；
4、击穿时不燃烧爆炸，安全性高。
